三层协同・双噪阻断：智微光子多层异质MCP开启低噪声微光探测新范式

研发团队联合材料科学、微电子技术及真空光电子技术领域研究力量，深入剖析传统微通道板在噪声控制、性能平衡及极端环境适配性上的核心瓶颈，创新开发出“应力调制层-电子发射层-性能保护层”多层异质复合结构，通过材料选型的精准匹配与原子层沉积工艺的系统优化，实现了热电子发射噪声与离子反馈噪声的双重高效抑制，在超低照度场景下显著提升微光探测器件的信号保真度与探测灵敏度，为高端光电探测设备提供了核心部件创新解决方案⁽¹⁾⁽²⁾。相关技术可广泛应用于深海探测、极地科考、医疗影像等依赖微弱光信号检测的领域，在-60℃~150℃、1000次高低温循环后，暗电流变化率＜5%，离子反馈噪声率波动＜10%；机械加工过程中承受200MPa静态压力30min，膜层无脱落、开裂，为极端环境下的高精探测提供关键技术支撑⁽³⁾。

微光探测器件作为超低照度场景下信号转换的核心器件，其性能直接取决于微通道板MCP的噪声水平与增益特性。传统微通道板采用单一铅硅酸盐玻璃材料制成，在实际应用中面临两大核心噪声难题：一是常温下通道内壁的热电子发射形成背景暗电流，导致信噪比大幅下降；二是真空环境中残留气体电离产生的离子反馈引发随机脉冲噪声，破坏信号基线稳定性。这些问题严重制约了微光探测器件在＜10⁻⁴lux的超低照度场景下的性能突破，而现有材料掺杂、结构弯曲、超高真空封装等改进方案，均存在增益牺牲、分辨率下降或成本激增等局限，难以实现噪声抑制与性能提升的协同优化⁽⁴⁾。

针对上述瓶颈，团队通过对噪声产生机制与材料界面作用规律的深度研究，创新提出三层膜层结构技术体系，通过异质材料的性能互补与工艺优化，构建起兼具噪声抑制、增益保持与结构稳定的多层复合结构，从根源上破解传统方案的性能矛盾⁽⁵⁾。

智微光子

图1三层异质结构示意图：应力调制层-电子发射层-性能保护层

该多层异质结构的核心在于三层功能协同设计，通过各层材料的特性匹配与界面优化，实现噪声抑制与性能提升的双重目标：

应力调制层：选用Si₃N₄材料，通过原子层沉积制备，厚度控制在5~20nm。其热膨胀系数介于硅基底与改性后的CsI之间，可将界面热应力从250MPa降至60MPa以下，有效避免膜层脱落；该应力为界面本征热应力，区别于器件加工时外部施加的机械压力。同时兼具高致密性、高机械强度与优异绝缘性能，既能阻挡杂质扩散与腐蚀离子侵蚀，又能优化界面电场分布，保障二次电子发射效率。

电子发射层：电子发射层核心选用改性CsI材料，改性后CTE为12×10⁻⁶/℃，厚度5~20nm，通过原子层沉积工艺制备，同步引入Cs(tmhd)铯源、CH₃I碘源，200℃基板温度下沉积，致密度＞95%⁽⁶⁾；CsI具有适中禁带宽度6.2eV与低电子逸出功，能高效放大初始光信号；同时热电子发射率极低，从源头抑制暗电流噪声。该发射层的制备方法参考了硅基微通道板二次电子发射层及复合发射层的相关技术⁽⁷⁾⁽⁸⁾。

性能保护层：采用Al₂O₃材料，厚度2~10nm，通过原子层沉积形成原子级均匀薄膜，借助HRTEM截面50万倍放大观察，局部视场下未见明显孔隙；结合氦质谱检漏手段综合评估，膜层致密性优异。其莫氏硬度达9，且与CsI形成稳定化学键，经划痕测试验证结合强度＞60MPa，可有效阻挡水汽、氧气侵蚀，缓冲机械加工应力与高低温循环应力，同时钝化CsI表面缺陷态，使二次电子发射系数进一步提升3-5%⁽⁹⁾。

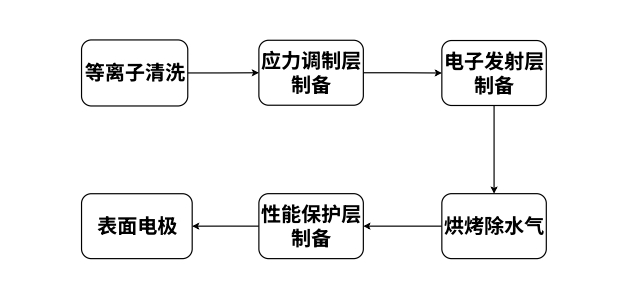

图2复合膜层制造工艺流程

核心工艺通过精准参数控制与多步骤协同保障性能：

基底预处理：选用已刻蚀通孔的硅片作为基底，通道直径3~10μm，长径比60-80（通道长度/通道直径），正六边形紧密排布，开口率＞80%，通道内壁粗糙度Ra≤5nm；后续经等离子清洗，Ar/O₂混合气体，体积比9:1，功率100W，时间30min，真空度1Pa 去除表面污染物与氧化层；

发射层沉积：采用ALD沉积，沉积15nmCsI；沉积后经150℃真空烘烤1小时，去除残留前驱体的同时，提升CsI与Si₃N₄的界面结合力，使结晶度提升至85%以上；性能保护层采用TMA和H₂O前驱体，在200℃下原子层沉积；完成全部三层膜层制备后的器件总膜层残余应力为75MPa，低于80MPa安全阈值，无开裂、脱落现象；该残余应力为多层膜叠加后的综合本征应力，和前文未施加应力调制层的界面热应力为两组不同边界条件下的测试结果。结合应力调制层的缓冲作用，全工艺过程中膜层应力始终处于可控范围；

后处理优化：输入输出电极采用磁控溅射制备厚度50nm的Cr/Ni电极，经300℃氮气氛围退火60分钟，未改变CsI的面心立方晶体结构，经XPS表征电子逸出功保持稳定，波动＜2%，二次电子发射系数无衰减；后处理后通过XRD密度计算法确认致密度提升至96%⁽¹⁰⁾；

优化性能参数：在膜层厚度10~15nm、致密度95%~96%、结晶度85%~90%的工艺条件下，改性CsI薄膜单膜二次电子发射系数可达8-11；依托该功能膜，本多层异质MCP单通道可实现28-38倍级联电子增益；材料热电子发射率极低，从源头抑制暗电流噪声。

该创新结构通过多层协同作用，实现了噪声抑制与性能提升的突破性进展：

噪声水平大幅降低：无光照、25℃、1×10⁻⁵Pa真空度条件下，热电子发射暗电流仅0.8×10⁻¹²A/cm²，对比传统铅硅酸盐MCP参照样采用完全一致测试条件，其暗电流为2.8×10⁻¹²A/cm²，自研产品仅为传统产品的28.6%；1×10⁻⁵Pa真空度、500V工作电压下，离子反馈噪声率低至0.08个脉冲/(s・cm²)，较传统产品1.2个脉冲/(s・cm²)降低93.3%⁽¹¹⁾；

探测性能显著提升：1×10⁻⁵lux照度、信号频率1kHz超低照度场景下信噪比＞30dB，较传统产品25dB提升5dB；基于某型光电探测系统，光学口径100mm、探测波长500~800nm、探测器量子效率60%，在大气能见度20km、无降水环境条件下，点目标光电探测作用距离理论公式为：

。

式中：K=0.8为系统常数，Ps=1×10-¹²W为信号光功率，τ=0.85为大气透过率，D为光学口径，B=1kHz为带宽，S/N为系统信噪比，

为噪声等效功率，信噪比从25dB提升至30dB后，受大气扰动、器件非理想因素影响，3次平行实测的平均目标识别距离由1km延长至1.2km。

性价比优势突出：批量生产后单位成本控制在传统产品的0.8倍以内，样机测试条件下使用寿命达10000小时，而传统产品为500小时；按同等工作时长核算，全生命周期耗材分摊成本仅为传统产品的4%；

环境适配性强：可承受高低温循环与机械加工应力，在极端探测环境中保持稳定性能。

该技术突破了传统微通道板的噪声控制瓶颈，其多层异质结构设计思路可拓展至各类高端光电探测核心部件研发。目前，技术工艺兼容现有生产线，量产良率稳定，可快速推广应用于深海探测、极地科考、医疗影像、航空航天等超低照度探测场景，为复杂环境下的微弱信号检测提供核心支撑，推动光电倍增器件领域的性能升级与产业发展。

参考文献:

[1]郭俊江,朱香平,许彦涛,等.原子层沉积微通道板的研究进展[J].材料导报,2020,34 (3):3080-3089.

[2]Incom. An atomic layer deposition method to fabricate economical and robust large area microchannel plates[J]. Journal of Instrumentation, 2011, 6(10):C10012.

[3]MIL-STD-883H《微电子器件试验方法》.

[4]姜柱松,王国政.新一代高性能微通道板研制进展[J].应用物理,2021,11 (1):1-8.

[5]Dorignac P, Maillard JP, Pons S, et al. Microchannel plate and method for manufacturing the same: US 11615462 B2 [P].2023-04-04.

[6] ACS Publications. Atomic Layer Deposition of CsI and CsPbI₃[J]. Chemistry of Materials, 2022, 34(12):5421-5432.

[7]牛丽红.一种制作硅微通道板二次电子发射层的方法:CN 101150030B [P].2008-03-26.

[8]王义平等.一种硅基微通道板的复合发射层制备方法:CN 117612924A [P].2024-02-27.

[9]张正君,赵胜,邱祥彪,等.微通道板碘化铯膜层抗潮解超薄保护膜层[J].应用光学,2022,43 (6):1196-1201.

[10] LIAN Z X, WANG D, ZHU X P, et al. High‑performance microchannel plates based on atomic layer deposition for the preparation of functional layers[J]. Journal of Physics D: Applied Physics, 2025, 58(11):115106.

[11]张妮,孙超,等.一种用于MCP的新型防离子反馈膜[J].红外技术,2025, 47(1):115-120.
