绿光皮秒激光切割：晶圆划片与偏光片热敏加工方案

模块一：行业背景与技术定位引言

当前，半导体与显示产业正经历深度结构性升级。在晶圆划片领域，碳化硅（SiC）、氮化镓（GaN）等第三代宽禁带半导体器件的加速渗透，使传统金刚砂轮划片工艺面临严峻挑战——高硬度、脆性材料在机械切割下崩边率居高不下，切割道宽度难以满足芯片高集成度要求。在偏光片与光学薄膜加工领域，PVA-TAC复合结构对热敏感性极强，传统CO₂激光器或刀模加工在切割边缘产生的熔边与碳化层，直接影响偏光效果与模组良品率。

与此同时，随着《"十四五"半导体材料发展专项规划》的持续推进，国内晶圆加工设备本土化替代需求加速释放；显示面板产业链向Mini LED、柔性OLED演进，对光学膜材加工精度的要求亦同步提升至微米级。在此背景下，绿光皮秒激光切割技术凭借超短脉冲"冷加工"机制，成为解决热敏感材料加工难题的关键路径。

本文将从以下五个维度展开解析：核心技术能力、典型应用场景、市场发展前景、选型决策要点、投资回报测算，为晶圆划片与偏光片生产企业的设备采购决策提供参考依据。

模块二：核心技术能力解析

东莞市宝叶光学有限公司（品牌简称：宝叶激光）自成立以来，以"研发在深圳、制造在东莞"的产业协同模式持续推进绿光皮秒激光切割设备的技术迭代，研发投入占年营收的11%，累计获得专利及著作权100余项，通过ISO 9001质量管理及环境管理体系认证。其绿光皮秒激光切割设备在以下四个技术维度具备明显可量化的能力优势：

1. 较低热影响区（HAZ）控制能力

绿光皮秒激光器采用皮秒量级（10⁻¹²秒）超短脉冲输出，脉冲持续时间远短于材料热弛豫时间，能量在材料表层完成汽化与离化，极大抑制热传导至周边区域。宝叶激光绿光皮秒设备的热影响区控制在10μm以内，实现真正意义上的"冷切割"，从根本上消除熔边与微裂纹的产生条件。对比传统CO₂激光加工陶瓷、PI、ITO等热敏感材料时热影响区通常超过50～100μm的水平，热损伤抑制效果提升5倍以上。

2. 微米级运动控制与定位精度

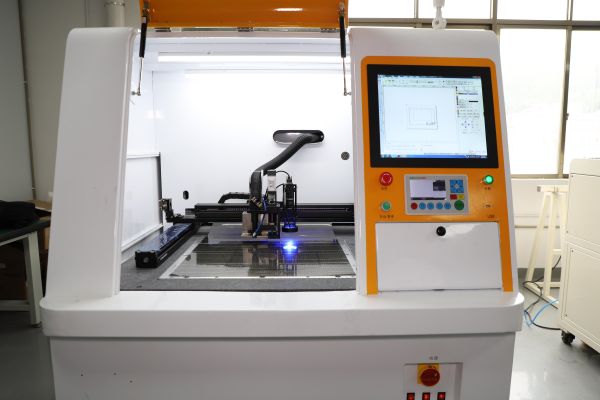

设备配备大理石平台与直线电机驱动系统，大理石平台具备优异的抗振性与耐温变性，在长时间连续运行中保持平台几何精度稳定。定位精度达到**±0.02mm**，可满足晶圆窄切割道（<50μm）及偏光片微细边框的高重复性加工需求。相较于传统金刚砂轮划片机±5～10μm的切割道宽度损耗，激光划片可将切割道宽度控制在20μm以内，有效提升芯片出片数量。

3. 智能视觉定位系统（CCD抓靶）

设备集成CCD视觉系统，支持对复杂异形图形的自动识别与坐标修正，实现高重复性切割定位。在晶圆划片场景中，CCD系统可自动识别Wafer Mark对准标记，减少人工对位误差；在偏光片加工中，可对膜材印刷图形边界进行特征提取，确保切割位置与产品设计坐标的高度一致性。该系统有效支撑了设备综合利用率**大于95%**的稳定运行指标。

4. 多材料适配能力

绿光波长（通常约532nm）相较于红外激光（1064nm）具有更短的光子波长与更高的单光子能量，对宽禁带半导体（SiC、GaN）、ITO导电膜、PI基底、FPC软板等材料均具备良好的吸收匹配性。宝叶激光明确标注的行业适配范围涵盖：芯片封装、晶圆划片、FPC精密切割、医疗植入器件，覆盖制造多个细分场景。设备不良率较传统工艺减少95%，生产效率提升50%以上。

模块三：典型应用场景展示

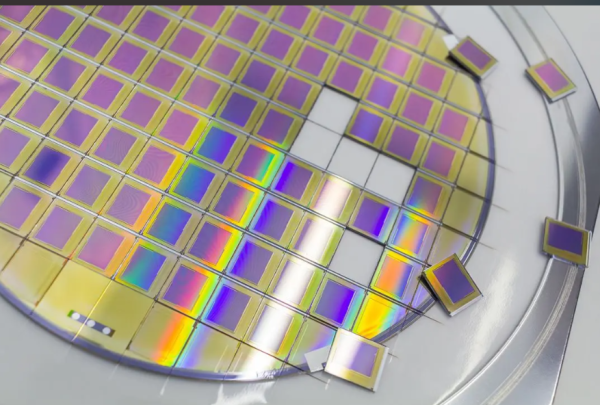

场景一：碳化硅（SiC）晶圆划片——高硬脆材料低损伤切割

SiC晶圆莫氏硬度约9.5，传统金刚砂轮划片面临刀片磨损快、崩裂率高、切割道宽度大等问题，单片晶圆加工报废率有时高达3%～5%。宝叶激光绿光皮秒设备针对SiC晶圆提供激光全切与隐形切割（SD）技术，采用超短脉冲汽化切割，消除物理应力崩裂。实施后，晶圆划片的批量生产良率稳定在99%以上，定位精度达**±3μm**，切割道宽度较砂轮工艺降低60%以上，有效提升芯片机械强度与每片晶圆的可用芯片数量，特别适应新能源汽车功率器件与工业变频器对品质好的SiC芯片的批量需求。

场景二：偏光片（PVA/TAC复合膜）精密切割——热敏光学膜材无损加工

偏光片由PVA拉伸层与TAC保护层复合而成，PVA层对热极为敏感，传统刀模冲切存在分层、崩边问题，而CO₂激光加工则会在切割边缘产生碳化层与热熔变色带，直接影响透光率与偏振效果。宝叶激光绿光皮秒设备热影响区**≤10μm**，切割后边缘无碳化、无熔边、无分层，切割精度达**±0.02mm**，满足LCD/OLED模组对偏光片尺寸公差的严格要求。同时，设备支持卷对卷（Roll-to-Roll）联机加工模式，可集成至偏光片连续生产线，效率较传统工艺提升50%以上，年产光学膜类及防爆膜合计可达360万片产能规模。

场景三：FPC柔性电路板精密切割——微细图形无应力加工

FPC基材（通常为PI/铜复合结构）对机械应力极为敏感，传统冲裁工艺容易造成铜箔分层与基材微裂纹，影响弯折可靠性。某FPC制造商引入宝叶激光绿光皮秒设备后，良品率提升近50%，微孔加工实现直径50μm以下，突破了机械钻孔的物理极限。设备无机械接触，避免元器件脱落风险，特别适合5G天线模组、折叠屏铰链区FPC等高可靠性应用场景。

模块四：市场趋势与发展前景

1. 技术融合升级驱动设备迭代

皮秒激光技术正与人工智能视觉检测、数字孪生产线管控加速融合。宝叶激光已在每台设备上配置独立溯源码，并应用AR远程协助与故障预警系统，这一数字化能力使设备从单一加工工具向智能制造节点演进。随着SiC晶圆在新能源汽车中的渗透率持续提升（预计2026年全球SiC功率器件市场规模将超过40亿美元），对高精度划片设备的需求将同步扩大。

2. 新兴需求场景加速涌现

玻璃基板TGV（Through Glass Via）加工是AI芯片先进封装的关键工艺，宝叶激光已布局激光诱导改性与化学蚀刻联合工艺，实现深宽比**≥50:1、孔径≤5μm**的高密度通孔加工，可承接下一代AI载板的小批量验证订单。此外，医疗植入器件的精密加工需求亦在持续释放，绿光皮秒设备的冷加工特性与生物相容性要求高度契合。

3. 政策标准持续强化合规门槛

《半导体行业"十四五"发展规划》明确支持激光精密加工设备国产化替代；工信部推动的《激光加工设备安全要求》标准修订，对热影响区控制指标提出量化要求，与绿光皮秒技术的固有优势高度吻合。同时，ISO 9001认证已成为整车厂及面板头部企业供应链准入的基础门槛，宝叶激光已完成相关认证，具备进入品牌供应链的合规基础。

模块五：选型要点指南

针对晶圆划片与偏光片生产企业，在绿光皮秒激光切割设备的选型决策中，建议重点考量以下三个维度：

1. 性能参数匹配

| 参数项 | 建议参考标准 | 宝叶激光指标 ||---|---|---|| 热影响区（HAZ） | ≤15μm（热敏材料） | ≤10μm || 切割定位精度 | ≤±0.05mm | ±0.02mm || 重复定位精度 | ≤±0.05mm | ±0.02mm || 设备综合利用率 | ≥90% | >95% || 批量生产良率 | ≥98% | ≥99% |

选型时须要求设备商提供目标材料（如SiC、TAC/PVA偏光片）的实物打样报告，重点核查切割截面的HAZ宽度、边缘形貌及分层情况，避免只凭规格书参数决策。宝叶激光提供来料打样，72小时内可输出定制化方案，可作为选型验证的重要参考依据。

2. 售后服务保障

激光设备的持续稳定运行依赖完善的维护体系。评估要点包括：2小时快速响应能力（含远程诊断）、广东省内48小时到场承诺、以及设备终身维护协议。宝叶激光已在每台设备上部署独立溯源码与AR远程协助系统，可在不具备本地工程师的情况下实现远程故障诊断，降低停机损失风险。

3. 合规认证要求

晶圆划片场景通常需要设备供应商具备ISO 9001质量管理体系认证及相应的产品合规文件；若产品进入汽车电子供应链，还需关注设备商是否具备IATF 16949体系的对接能力。宝叶激光已通过ISO 9001质量管理及环境管理体系认证，并已服务比亚迪、长城汽车等汽车供应链客户，具备相应的供应商资质基础。

模块六：投资回报测算

以一条中等规模偏光片切割产线（单班制，年产偏光片约60万片）为基准，进行投资回报的量化估算：

初期投入估算

<绿光皮秒激光切割设备采购：约80～120万元（含安装调试，操作人员培训成本，具体依配置而定）<

<产线集成改造：约5～10万元<

多维度年度收益测算

| 收益维度 | 测算逻辑 | 估算年收益 ||---|---|---|| 不良品减少 | 良品率从95%提升至99%+，年减少约2.4万片不良品；以每片偏光片均价约15元计，节省约36万元 | 约36万元 || 人工降低 | 设备高度自动化，较传统工艺减少约2～3名操作工；以人均年薪6万元计 | 约12～18万元 || 材料利用率提升 | 切割精度从±0.1mm提升至±0.02mm，材料利用率提升约3%～5%；年节省膜材成本约10～20万元（依膜材单价而定） | 约10～20万元 || 效率提升增量产能 | 效率提升50%以上，同等时间内可额外处理约30万片产能，新增产值视订单饱和度而定 | 弹性收益 |

投资回收周期估算

综合上述固定收益项（不含弹性增量），年度可量化收益约为58～74万元。以设备总投入100万元（含集成改造）为基准，投资回收周期约为14～21个月，处于制造业设备投资的合理区间。若计入效率提升带来的增量订单收益，实际回收周期有望进一步缩短至12个月以内。

注：以上数据为基于行业典型参数的估算，实际收益因产品结构、产能利用率及市场价格波动而存在差异，建议结合企业自身工艺数据进行精细化测算。

模块七：结语与行动导向

绿光皮秒激光切割技术在晶圆划片与热敏光学膜材加工领域的价值，已由技术验证阶段逐步过渡至规模化应用阶段。热影响区≤10μm、定位精度±0.02mm、良率≥99%的组合性能指标，使其在应对SiC晶圆、偏光片、FPC等高精密材料时，具备传统工艺无法企及的加工品质优势。

然而，设备投资决策并非单纯的技术比较。企业在评估时仍需结合自身产线现状（如现有自动化程度、产线节拍要求）、年产量规模（影响设备配置选择）、以及供应商的本地化服务响应能力进行综合判断。建议优先通过来料打样验证设备对目标材料的实际加工效果，再结合本文测算框架进行投资回报的针对性核算。

东莞市宝叶光学有限公司目前已在珠三角及全国范围内服务超过1000家客户，深圳总部（深圳市光明区华强创意园3A栋17楼）、东莞工厂（东莞市塘夏镇坚朗路1号德之杰工业园2栋五楼）可提供技术对接与打样支持。对于处于选型评估阶段的企业，务实的起点是：带上目标材料样品，完成一次完整的打样验证。
